• Produktbeschreibung

  • PWM-Solarladeregler schließen Solarmodule direkt an die zu ladende Batterie an und begrenzen nach Erreichen einer bestimmten Klemmenspannung der Batterie die Ladeführung pulsweitengesteuert.
  • Sie eignen sich daher für Module mit derselben Systemspannung wie die Batterie; andernfalls entstehen Verluste, da ein Teil der potenziellen Leistung aufgrund einer ungünstigen V-A‑Charakteristik des Moduls ungenutzt bleibt.
  • Fortschrittlichere Regler erlauben die Anpassung von Betriebsparametern oder die Auswahl des Batterietyps, einfache Regler haben die Parameter fest für die am häufigsten verwendeten Blei‑Batterien voreingestellt.

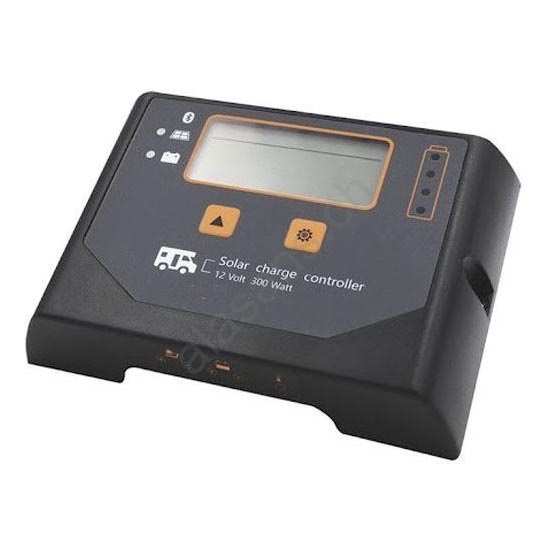

  • Der Regler Win300 gehört zur Gruppe der PWM‑Solarladeregler und ermöglicht die Auswahl des zu ladenden Batterietyps (Pb AGM, Pb GEL, Pb WET, Pb Calcium, LiFePO4, Li‑Ion, LTO).
  • Dadurch sind auch die entsprechenden Betriebsparameter festgelegt.
  • Das Modell Win300‑NBT ist zusätzlich mit Bluetooth‑Technologie ausgestattet für die drahtlose Konfiguration per Mobiltelefon.
  • Primär sind diese Regler für den Einsatz in mobilen Anwendungen vorgesehen, z. B. in Wohnwagen oder Booten.
  • Spezifikationen:
  • Batteriespannungsbereich für aktives Laden: 9–14V.
  • Unterstützte Batterietypen: Pb AGM, Pb GEL, Pb WET, Pb Calcium, LiFePO4, Li‑Ion, LTO.
  • Spannung „boost“: 12,6–14,9V / 1–2 h (abhängig vom Batterietyp).
  • Erhaltungsspannung einer voll geladenen Batterie: 13,6V für Pb‑Batterien.
  • 4‑stufiges automatisches Ladeverfahren nach CC/CV (CC, CV boost, CV Ausgleichsladung, CV Erhaltungsladung – nur für Pb‑Batterien).
  • Überladeschutz: 12,8V–15,8V (abhängig vom Batterietyp).
  • Abschaltung des Reglers bei Uvst<9–11V (abhängig vom Batterietyp).
  • Temperaturkompensation: –4,17 mV/K (boost, equal), –3,33 mV/K (float).
  • Max. Lade­strom: 20A.
  • Max. Spannung des PV‑Panels: 40V.
  • Max. Panelleistung: 300W.
  • Max. Batteriespannung: 25V.
  • Eigenverbrauch: 12mA.
  • LCD‑Display mit Angaben zum Lade‑ und Betriebszustand der Batterie.
  • Bluetooth 4.2+BLE, Reichweite bis zu 10m.
  • Anschlussklemme: max.4 mm².
